Orgue n° 1a
Orgue n° 1bOrgue n° 1c
Orgue n° 1c
Je viens d'achever une nouvelle version de cet orgue N°1, accordé au La 415 Hz, pour assurer le continuo dans un ensemble de musique baroque.
La structure de l'instrument reste inchangée (toujours les mêmes dimensions du bâti métallique) mais j'ai apporté quelques améliorations pour faciliter son entretien : tous les tuyaux sont librement accessibles, ce qui facilite leur accord et l'orgue peut être aisément transposé au La 440Hz. Enfin, la soufflerie est munie d'un ventilateur brushless piloté par un capteur optique de distance selon la description du chapitre « soufflerie »...
Le panneau d'abrégés inversés pour les basses et le sommier des dessus (on distingue nettement les gravures qui ne sont pas encore fermées par les bandes de papier).

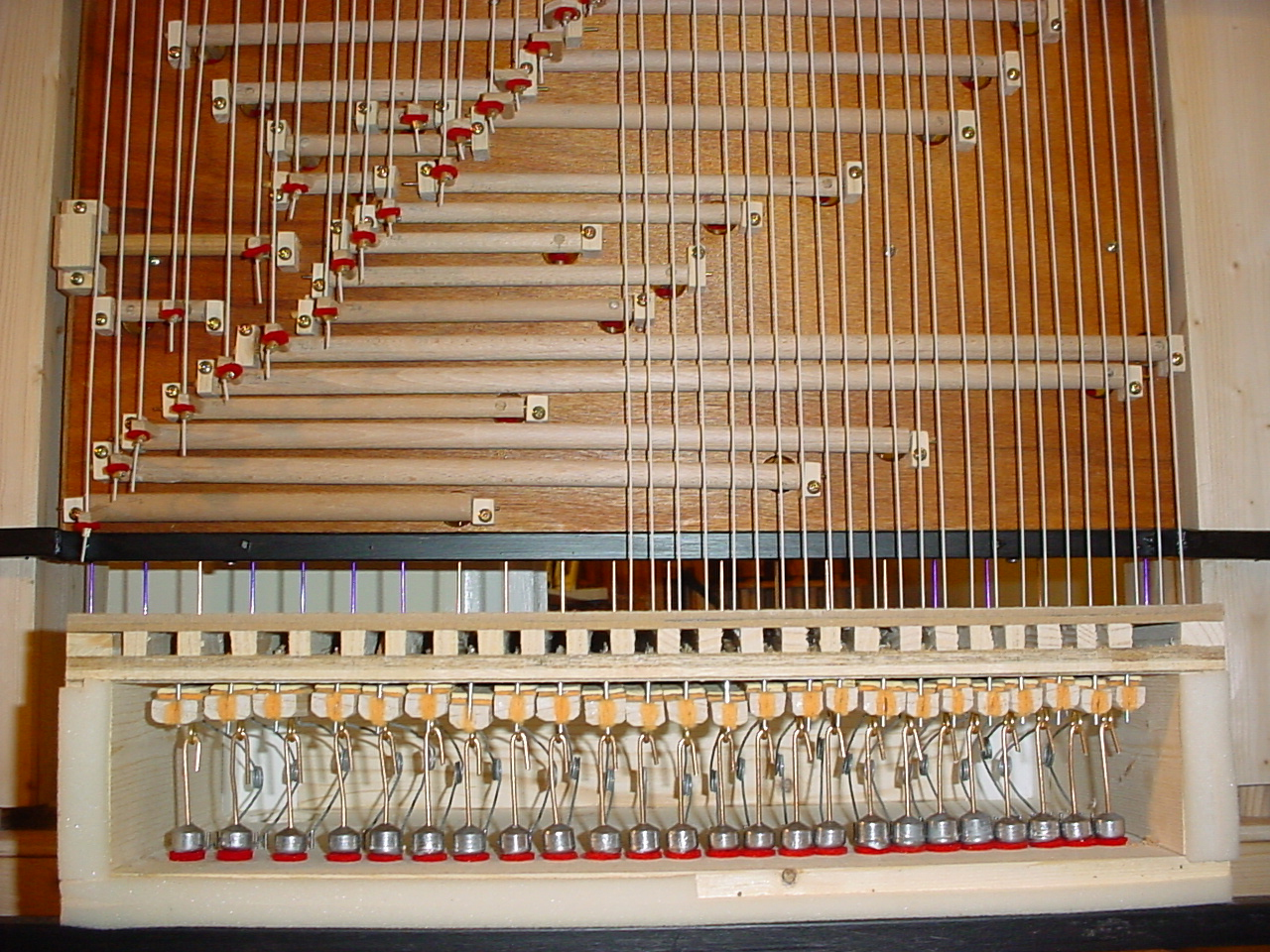

La transmission des dessus. Cette photo montre les balanciers pour les dessus.

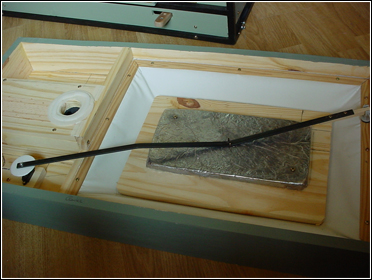

Le soubassement de l'orgue contient le "soufflet à membrane" muni de son poids pour déterminer la pression du vent. Sur la partie gauche, on distingue le capteur optique de distance qui, par l'intermédiaire du levier noir, mesure l'élévation de la table.
