Dimensions caractéristiques des tuyaux de l'Orgue n° 2

cliquez ici pour télécharger les dimensions de l'Orgue n° 2 (pdf 1,9 Mo)

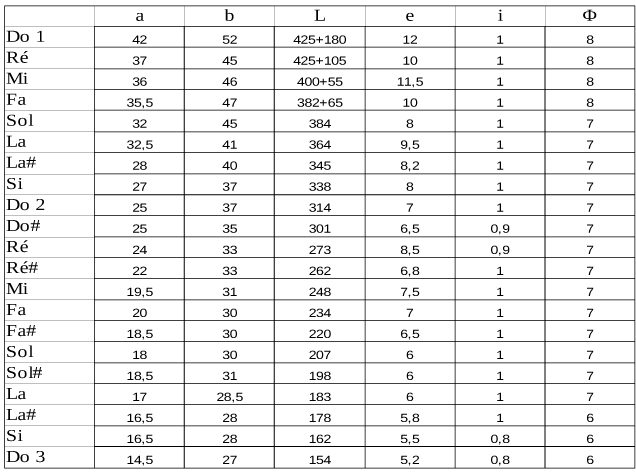

Joseph HamelToutes les dimensions sont en mm.


Joseph Hamela : largeur intérieure du tuyau, c'est donc la longueur de la bouche.

Joseph Hamelb : profondeur interne.

Joseph HamelL : longueur du tuyau, mesurée à partir du biseau.

Joseph Hamele : hauteur de la bouche.

Joseph Hameli : largeur de la lumière (valeur approximative !)

Joseph HamelΦ : diamètre de perçage du pied.



Joseph Hamel orgue positif amateur tuyau

cliquez sur l'image pour l'agrandir
cliquez ici pour télécharger en pdf (2,7 Mo)






Joseph HamelL'épaisseur des planches utilisées varie de 3 mm pour les plus petits tuyaux à 10 mm pour les plus gros.

Joseph HamelLes bois utilisés sont l'acajou, le chêne, le chataigner et le pin.






BOURDON 8' Orgue n° 2



Joseph Hamel

Joseph Hamel






FLUTE 4' Orgue n° 2

Joseph Hamel



Joseph Hamel





DOUBLETTE 2' Orgue n° 2



Joseph Hamel



Joseph Hamel



QUINTE 2' 2/3 Orgue n° 2



Joseph Hamel





TIERCE 1' 3/5 Orgue n° 2



Joseph Hamel












Joseph Hamel

Joseph Hamel
